GRG高溫管道泵報� GRG高溫管道泵廠� GRG高溫管道� 耐高溫最高溫240度以下管道泵泉達
高溫管道泵采用先進模型，耐溫高達240攝氏度。在鍋爐，采暖循�(huán)等特殊環境下，能�(fā)揮出色性能�
GRG高溫管道泵選用國內優秀水力模型，采用IS型單級單吸離心泵之性能參數，在一般立�管道�的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在SG型基礎上派生出適用熱水、高溫泵。GRG型立式高溫管道泵具有高效節能、噪音低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造�
GRG高溫管道泵主要用�
GRG高溫管道泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循�(huán)用泵，使用溫�240℃以下�
等�
GRG高溫管道泵特�
1. GRG高溫管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用�
2. 葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，離心泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低�
3. 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命�
4. GRG高溫管道泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件�
5. 可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式�
6. 可根據管路布置的要求采用泵的豎式和橫式安裝�
GRG高溫管道泵工作條�
1. 吸入壓力≤1.0MPa，或泵系統最高工作壓�≤1.6MPa，即吸入口壓�+泵揚�≤1.6MPa、泵靜壓試驗壓力�≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料�
2. �(huán)境溫度＜40℃，相對濕度�40%�
3. 所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm�
注：如果用介質為帶有細小顆粒，請在訂貨時說明，以便本廠采用耐磨式機械密封�
GRG高溫管道泵型號意�
例如:GRG50-160(I)A
GRG-立式高溫管道�
50-泵進、出口公稱直�(mm)
160-葉輪名義外徑
I-流量分類
A-葉輪經第一次切�

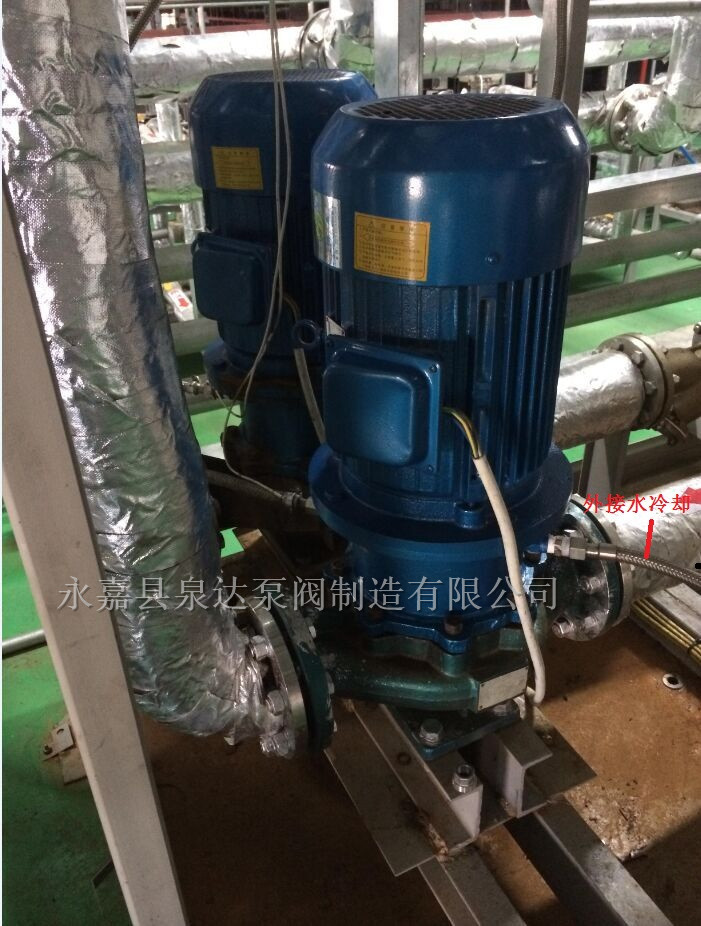

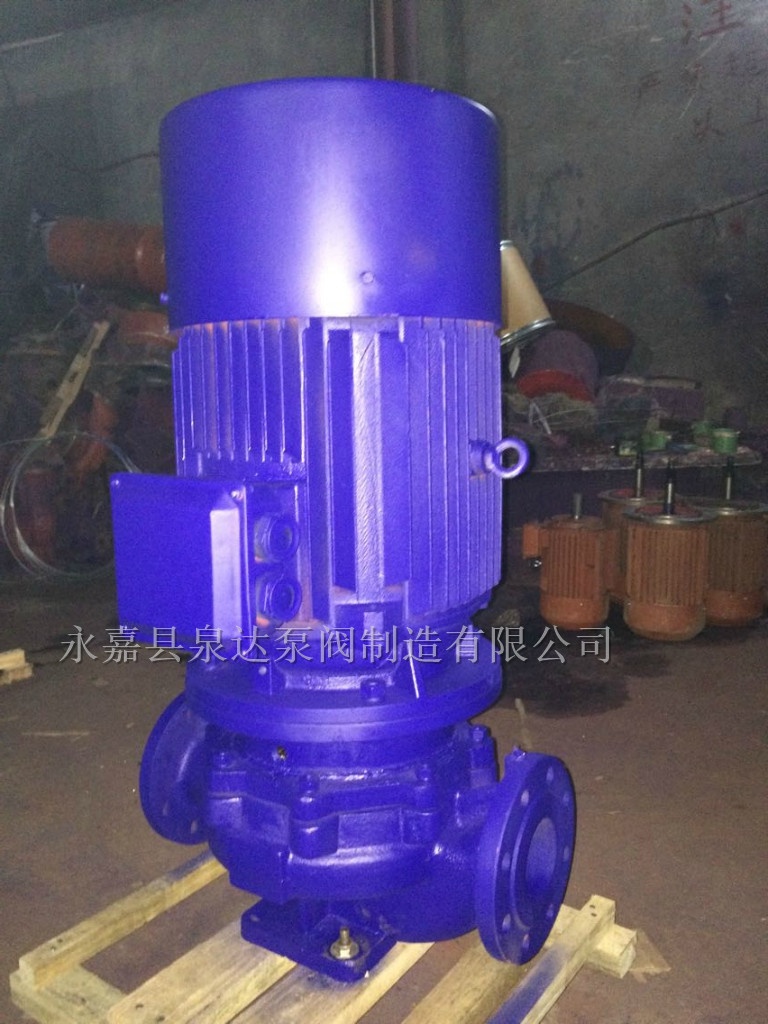

GRG高溫管道泵實物圖
GRG高溫管道泵性能參數
|
泵型� |
流量(m 3 /h) |
流量(l/s) |
揚程
(m) |
效率
(%) |
轉�
(r/min) |
電機功率
(kw) |
汽蝕佘量
(m) |
|
65-100 |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
65-100A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
65-125 |
25 |
6.94 |
20 |
68 |
2900 |
3 |
2.5 |
|
65-125A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
65-160 |
25 |
6.94 |
32 |
63 |
2900 |
4 |
2.5 |
|
65-160A |
23.4 |
6.5 |
28 |
62 |
2900 |
4 |
2.5 |
|
65-160B |
21.6 |
6 |
24 |
58 |
2900 |
3 |
2.5 |
|
65-200 |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
65-200A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
65-200B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|
65-250 |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
65-250A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
65-250B |
21.6 |
6 |
60 |
49 |
2900 |
11 |
2.5 |
|
65-315 |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
65-315A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
65-315B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
65-315C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
65-100(I) |
50 |
13.9 |
12.5 |
73 |
2900 |
3 |
3 |
|
65-100(I)A |
44.7 |
12.4 |
10 |
72 |
2900 |
2.2 |
3 |
|
65-125(I) |
50 |
13.9 |
20 |
72.5 |
2900 |
5.5 |
3 |
|
65-125(I)A |
45 |
12.5 |
16 |
71 |
2900 |
4 |
3 |
|
65-160(I) |
50 |
13.9 |
32 |
71 |
2900 |
7.5 |
3 |
|
65-160(I)A |
46.7 |
13 |
28 |
70 |
2900 |
7.5 |
3 |
|
65-160(I)B |
43.3 |
12 |
24 |
69 |
2900 |
5.5 |
3 |
|
65-200(I) |
50 |
13.9 |
50 |
67 |
2900 |
15 |
3 |
|
65-200(I)A |
47 |
13.1 |
44 |
66 |
2900 |
11 |
3 |
|
65-200(I)B |
43.5 |
12.1 |
38 |
65 |
2900 |
7.5 |
3 |
|
65-250(I) |
50 |
13.9 |
80 |
59 |
2900 |
22 |
3 |
|
65-250(I)A |
46.7 |
13 |
70 |
59 |
2900 |
18.5 |
3 |
|
65-250(I)B |
43.3 |
12 |
60 |
58 |
2900 |
15 |
3 |
|
65-315(I) |
50 |
13.9 |
125 |
54 |
2900 |
37 |
3 |
|
65-315(I)A |
46.5 |
12.9 |
110 |
54 |
2900 |
30 |
3 |
|
65-315(I)B |
44.5 |
12.4 |
100 |
53 |
2900 |
30 |
3 |
|
65-315(I)C |
41 |
11.4 |
85 |
51 |
2900 |
22 |
3 |
|
80-100 |
50 |
13.9 |
12.5 |
73 |
2900 |
3 |
3 |
|
80-100A |
44.7 |
12.5 |
10 |
72 |
2900 |
2.2 |
3 |
|
80-125 |
50 |
13.9 |
20 |
72.5 |
2900 |
5.5 |
3 |
|
80-125A |
45 |
12.5 |
16 |
71 |
2900 |
4 |
3 |
|
80-160 |
50 |
13.9 |
32 |
71 |
2900 |
7.5 |
3 |
|
80-160A |
46.7 |
13 |
28 |
70 |
2900 |
7.5 |
3 |
|
80-160B |
43.3 |
12 |
24 |
69 |
2900 |
5.5 |
3 |
|
80-200 |
50 |
13.9 |
50 |
67 |
2900 |
15 |
3 |
|
80-200A |
47 |
13.1 |
44 |
66 |
2900 |
11 |
3 |
|
80-200B |
43.5 |
12.1 |
38 |
65 |
2900 |
7.5 |
3 |
|
80-250 |
50 |
13.9 |
80 |
59 |
2900 |
22 |
3 |
|
80-250A |
46.7 |
13 |
70 |
59 |
2900 |
18.5 |
3 |
|
80-250B |
43.3 |
12 |
60 |
58 |
2900 |
15 |
3 |
|
80-315 |
50 |
13.9 |
125 |
54 |
2900 |
37 |
3 |
|
80-315A |
46.5 |
12.9 |
110 |
54 |
2900 |
30 |
3 |
|
80-315B |
44.5 |
12.4 |
100 |
53 |
2900 |
30 |
3 |
|
80-315C |
41 |
11.4 |
85 |
51 |
2900 |
22 |
3 |
|
80-100(I) |
100 |
27.8 |
12.5 |
76 |
2900 |
5.5 |
4.5 |
|
80-100(I)A |
89 |
24.7 |
10 |
74 |
2900 |
4 |
4.5 |
|
80-125(I) |
100 |
27.8 |
20 |
76 |
2900 |
11 |
4.5 |
|
80-125(I)A |
89 |
24.7 |
16 |
74 |
2900 |
7.5 |
4.5 |
|
80-160(I) |
100 |
27.8 |
32 |
76 |
2900 |
15 |
4.5 |
|
80-160(I)A |
93.5 |
26 |
28 |
74 |
2900 |
11 |
4.5 |
|
80-160(I)B |
86.6 |
24.1 |
24 |
72 |
2900 |
11 |
4.5 |
|
80-200(I) |
100 |
27.8 |
50 |
74 |
2900 |
22 |
4 |
|
80-200(I)A |
93.5 |
26 |
44 |
73 |
2900 |
18.5 |
4 |
|
80-200(I)B |
87 |
24.2 |
38 |
71 |
2900 |
15 |
4 |
|
80-250(I) |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4 |
|
80-250(I)A |
93.5 |
26 |
70 |
68 |
2900 |
30 |
4 |
|
80-250(I)B |
87 |
24.2 |
60 |
66 |
2900 |
30 |
4 |
|
80-315(I) |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4 |
|
80-315(I)A |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4 |
|
80-315(I)B |
90 |
25 |
101 |
65 |
2900 |
45 |
4 |
|
80-315(I)C |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4
|
